Màn hình HMI MX On TOPRB Series (TOPRB1000WD, TOPRB0700WD, TOPRB0400WD)

Trong các hệ thống tự động hóa công nghiệp, màn hình HMI đóng vai trò kết nối giữa người vận hành và máy móc, giúp theo dõi trạng thái thiết bị, hiển thị thông tin và thực hiện các thao tác điều khiển.

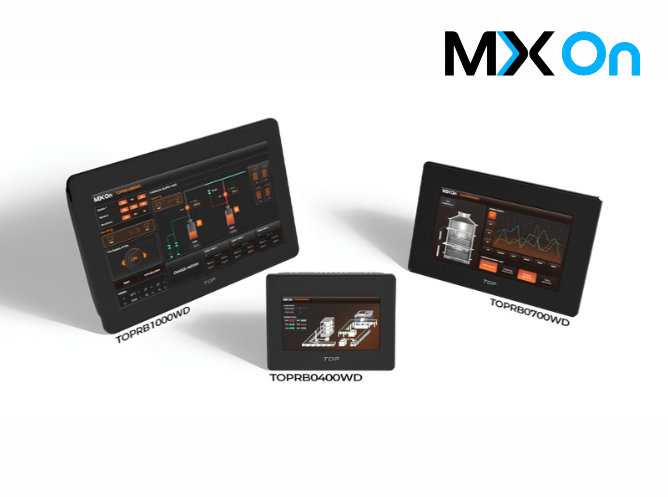

Màn hình HMI MX On TOPRB Series của MX On Corporation (gồm 3 model: TOPRB1000WD, TOPRB0700WD, TOPRB0400WD) là dòng HMI cơ bản được thiết kế cho các ứng dụng công nghiệp, nổi bật với CPU Quad Core, màn hình màu 16 triệu màu, khả năng giao tiếp với nhiều bộ điều khiển và thiết kế tích hợp gọn gàng. Sản phẩm có ba lựa chọn kích thước 10,1 inch, 7 inch và 4,3 inch, đáp ứng các nhu cầu bố trí giao diện vận hành khác nhau.

1. Đặc điểm nổi bật của màn hình HMI MX On TOPRB Series

Bộ xử lý Quad Core, hỗ trợ xử lý nhanh

TOPRB Series được trang bị CPU Quad Core, hỗ trợ xử lý và vận hành giao diện HMI. Kết hợp với thiết kế tích hợp, dòng sản phẩm hướng đến việc xây dựng giao diện vận hành trực quan cho các hệ thống máy móc và dây chuyền sản xuất.

Màn hình màu 16 triệu màu, hiển thị rõ nét

HMI TOPRB hỗ trợ hiển thị 16 triệu màu và thư viện hình ảnh vector, giúp xây dựng giao diện trực quan, thuận tiện cho việc theo dõi trạng thái hoạt động của thiết bị.

Tùy theo model, sản phẩm có các độ phân giải:

– Màn hình HMI TOPRB1000WD: 10,1 inch, độ phân giải 1024 × 600.

– Màn hình HMI TOPRB0700WD: 7 inch, độ phân giải 800 × 480.

– Màn hình HMI TOPRB0400WD: 4,3 inch, độ phân giải 480 × 272.

Nhờ có nhiều lựa chọn kích thước, người dùng có thể cân nhắc model phù hợp với không gian lắp đặt và lượng thông tin cần hiển thị trên màn hình.

Hỗ trợ nhiều giao thức truyền thông công nghiệp

Một ưu điểm đáng chú ý của màn hình HMI TOPRB Series là khả năng tương thích với hơn 400 bộ điều khiển và hỗ trợ các mạng công nghiệp hiện đại, bao gồm Modbus và EtherNet/IP.

Các cổng giao tiếp được trang bị tùy theo model, gồm:

– Cổng truyền thông nối tiếp Serial COM.

– Cổng Ethernet.

– Cổng USB Host để kết nối thiết bị lưu trữ USB hoặc máy quét mã vạch USB sử dụng giao thức bàn phím tiêu chuẩn.

– Cổng USB Device chuẩn USB-C.

Thiết kế tích hợp, hỗ trợ thao tác cảm ứng

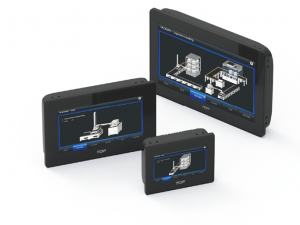

Màn hình HMI TOPRB Series (TOPRB1000WD, TOPRB0700WD, TOPRB0400WD) sử dụng thiết kế all-in-one với kiểu dáng gọn gàng, thuận tiện cho việc tích hợp vào tủ điện hoặc bảng điều khiển máy.

Màn hình sử dụng công nghệ cảm ứng điện trở analog. Ngoài thao tác cảm ứng thông thường, sản phẩm hỗ trợ chức năng kéo để vẽ và ghi chú trực tiếp trên màn hình, đồng thời có thể hiển thị menu phía trên bằng thao tác vuốt.

2. Phần mềm thiết kế giao diện TOP Design Studio

MX On cung cấp phần mềm TOP Design Studio (TDS) để tạo và chỉnh sửa dự án HMI. Theo catalogue, phần mềm có thể tải miễn phí từ website chính thức của hãng.

Một số tính năng đáng chú ý:

– Giao diện trực quan: Hỗ trợ xây dựng và chỉnh sửa dự án HMI.

– Mô phỏng Offline/Online: Kiểm tra dự án trước khi đưa vào vận hành; chế độ Online Simulator có giới hạn thời gian hai giờ theo catalogue.

– Thư viện đồ họa: Hỗ trợ hình ảnh màu, đồ họa vector và thư viện 3D.

– Lập trình JavaScript: Cho phép mở rộng chức năng từ các lệnh đơn giản đến logic nâng cao.

– Phân tích dữ liệu: Hỗ trợ tìm kiếm dữ liệu, theo dõi dạng bảng và trực quan hóa bằng nhiều loại biểu đồ.

– Tương thích HMI–SCADA: Hỗ trợ tạo dự án HMI và SCADA, chuyển đổi giữa TOP và TOP-VIEW.

Những công cụ này giúp kỹ sư thuận tiện hơn trong quá trình xây dựng giao diện và phát triển ứng dụng vận hành.

3. Thông số kỹ thuật HMI MX On TOPRB Series

Thông số	TOPRB1000WD	TOPRB0700WD	TOPRB0400WD
Kích thước màn hình	10,1 inch	7 inch	4,3 inch
Độ phân giải	1024 × 600	800 × 480	480 × 272
Hiển thị	16 triệu màu	16 triệu màu	16 triệu màu
Cổng Ethernet	2 cổng	2 cổng	1 cổng
Nguồn cấp	24 VDC	24 VDC	24 VDC
Công suất tiêu thụ	15 W	15 W	15 W
Nhiệt độ vận hành	-10 đến +50°C	-10 đến +50°C	-10 đến +50°C
Cấp bảo vệ	IP54	IP54	IP54
Khối lượng	0,8 kg	0,5 kg	0,2 kg

Các model sử dụng đèn nền LED, tuổi thọ đèn nền là 50.000 giờ. Tuổi thọ cảm ứng được công bố từ 1 triệu lần trở lên. Hệ thống sử dụng phương pháp tản nhiệt bằng đối lưu không khí tự nhiên.

4. Ứng dụng của màn hình HMI TOPRB Series

Với các lựa chọn kích thước màn hình và khả năng kết nối bộ điều khiển công nghiệp, MX On TOPRB Series có thể được cân nhắc cho các ứng dụng như:

– Máy móc công nghiệp: Xây dựng giao diện hiển thị trạng thái và thao tác vận hành.

– Dây chuyền sản xuất tự động: Hỗ trợ người vận hành theo dõi thông tin trên giao diện HMI.

– Hệ thống điều khiển sử dụng PLC: Kết nối với bộ điều khiển tương thích thông qua các giao thức được hỗ trợ.

– Tủ điện và bảng điều khiển: Lựa chọn kích thước màn hình theo không gian lắp đặt và nhu cầu sử dụng.

5. Kết luận

KSMC Việt Nam hiện là Đại lý ủy quyền của MX On Corporation. Khách hàng quan tâm liên hệ HOTLINE 0941 461 105 để được hỗ trợ thông tin sản phẩm và tư vấn giải pháp HMI cho ứng dụng tự động hóa của doanh nghiệp.
