Panasonic EX-M160: Dòng Cảm Biến Quang Điện Phản Xạ Hội Tụ– Thay Thế Dòng PM2
Liên hệ: 0243 8 771 700
✅ Công nghệ Convergent Reflective Sensing
✅ Điểm hội tụ 3 mm / 5 mm / 10 mm tùy model
✅ Khoảng cách sensing từ 2–5 mm, 2.5–8 mm và 6–16 mm
✅ Hỗ trợ NPN / PNP
✅ Nguồn cấp 5–24 VDC
✅ 2 ngõ ra: Light-ON & Dark-ON
✅ Có cả Connector Type và phiên bản Cable Type -C1
✅ Thiết kế nhỏ gọn, dễ lắp đặt và thuận tiện bảo trì
HOTLINE 0941 461 105
- Miễn phí vận chuyển
- Hỗ trợ kỹ thuật 24/7
- Bảo hành 1 năm, chăm sóc trọn đời
Trong các hệ thống tự động hóa, cảm biến quang điện phản xạ hội tụ được sử dụng để phát hiện chính xác vật thể trong phạm vi xác định, đặc biệt hữu ích khi cần hạn chế ảnh hưởng của vật thể nền hoặc sự khác biệt về màu sắc. Panasonic EX-M160 Series là dòng cảm biến quang phản xạ hội tụ tích hợp amplifier, được Panasonic phát triển với thiết kế nhỏ gọn, khả năng lắp đặt linh hoạt và hỗ trợ cả ngõ ra NPN/PNP.
Panasonic xác nhận EX-M160 là dòng thay thế cho sensor PM2 (với các mã tiêu biểu như PM2-LF10B, PM2-LH10, PM2-LL10, PM2-LF10-C1). Dòng sensor EX-M160 với cường độ sáng tốt hơn, thiết kế tương thích kích thước nên có thể thay thế PM2 mà không cần thay đổi phần gá đặt.
Panasonic EX-M160 là gì?

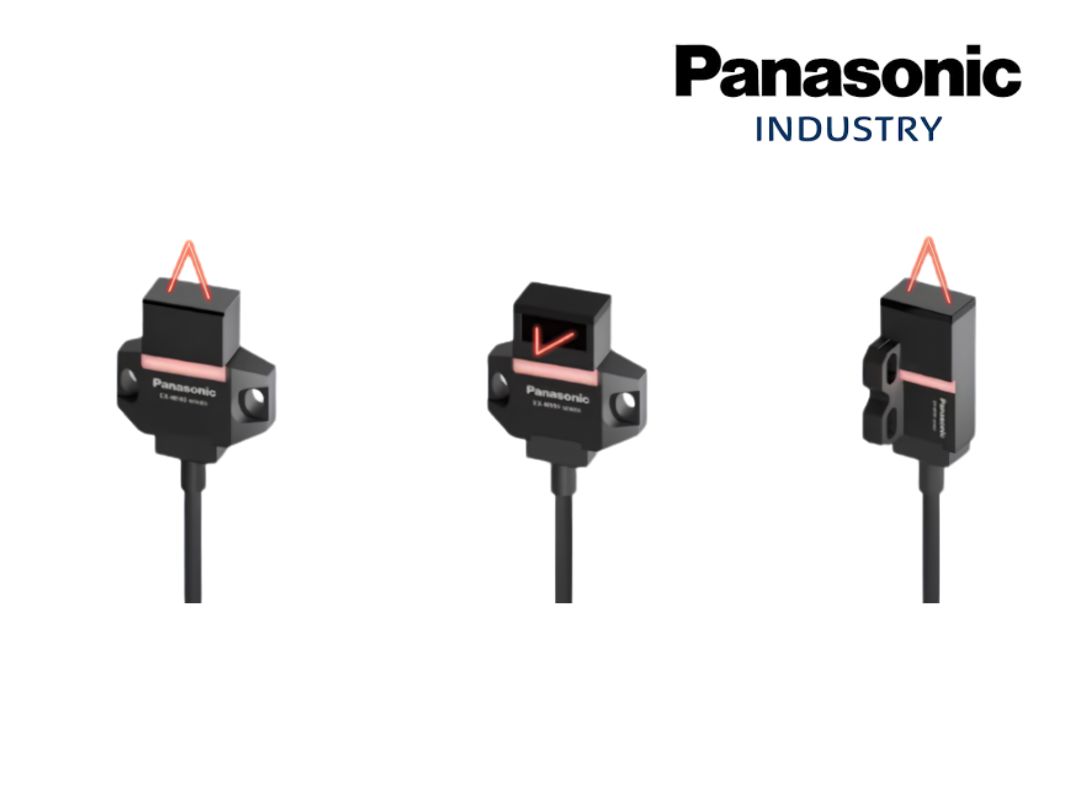

Panasonic EX-M160 là dòng cảm biến quang điện phản xạ hội tụ (Convergent Reflective Photoelectric Sensor), amplifier tích hợp sẵn.
Nguyên lý của cảm biến là chỉ phát hiện vật thể trong khu vực mà trục phát sáng và trục thu sáng giao nhau. Nhờ đó, cảm biến ít bị ảnh hưởng bởi vật thể phía sau đối tượng cần phát hiện, giúp tăng độ ổn định trong những ứng dụng có không gian lắp đặt hạn chế hoặc background dễ gây nhiễu.
Sensor EX-M160 có ba kiểu bố trí đầu dò:
– EX-M16□H: Top Sensing – đầu dò hướng phía trên.
– EX-M16□F: Front Sensing – đầu dò hướng phía trước.
– EX-M16□L: L-Type – kiểu chữ L, sensing từ phía trên.
Dòng sản phẩm có cả phiên bản NPN và PNP, dạng đầu nối Connector hoặc dạng cáp tích hợp -C1.
Ưu điểm nổi bật của cảm biến quang điện Panasonic EX-M160
1. Hầu như không bị ảnh hưởng bởi nền
Sensor Panasonic EX-M160 sử dụng thiết kế quang học và bố trí phần tử phát/thu được tối ưu giúp ngăn chặn tình trạng phát hiện nhầm các vật thể ở nền. Giảm thiểu nhiễu nền khoảng 35% so với dòng model thông thường.
2. Điểm hội tụ chính xác
Tùy model, EX-M160 có điểm hội tụ 3 mm, 5 mm hoặc 10 mm, đáp ứng nhiều khoảng cách phát hiện khác nhau:
| Dòng model | Điểm hội tụ | Khoảng cách sensing |
|---|---|---|
| EX-M161□ | 5 mm | 2.5–8 mm |
| EX-M162□ | 3 mm | 2–5 mm |
| EX-M163□ | 10 mm | 6–16 mm |
3. Công suất phát sáng cao hơn 180% giúp phát hiện ổn định
Panasonic cho biết sensor EX-M160 có công suất phát sáng đạt khoảng 180% so với dòng thông thường, cho phép phát hiện ổn định ngay cả với các mục tiêu khó như vật liệu có độ phản xạ thấp và nhựa màu đen.
4. Độ lặp lại ≤0,08 mm – đáp ứng nhanh ≤0,8 ms
– Với độ sai lệch vị trí cho phép chưa tới 0,08 mm, Sensor EX-M160 giúp dây chuyền tránh được tình trạng bỏ sót phôi hoặc nhận diện sai vị trí, đảm bảo chất lượng đồng đều cho hàng loạt sản phẩm sản xuất liên tục.
– Các băng tải hiện đại hoặc máy lắp ráp tự động thường hoạt động với vận tốc lớn. Tốc độ phản hồi dưới 0,8 ms giúp EX-M160 “bắt” kịp chuyển động của vật thể mà không bị trễ tín hiệu.
5. Một cảm biến có cả Light-ON và Dark-ON
Sensor EX-M160 được trang bị hai ngõ ra:
– Output 1: Light-ON
– Output 2: Dark-ON
Thiết kế này giúp người dùng lựa chọn tín hiệu phù hợp với yêu cầu của hệ thống mà không nhất thiết phải thay đổi sang một model cảm biến khác. Đồng thời, việc chuẩn hóa mã linh kiện có thể giúp giảm nhầm lẫn khi lựa chọn và bảo trì.
6.Connector Type giúp đơn giản hóa lắp đặt và bảo trì
Một điểm đáng chú ý của sensor Panasonic EX-M160 là thiết kế built-in connector. So với cách sử dụng cáp liền truyền thống, connector giúp việc thay thế dây và lắp đặt thuận tiện hơn, đồng thời loại bỏ một số công đoạn hàn dây.
Panasonic cũng trang bị sẵn ba mạch bảo vệ gồm:
– Bảo vệ đảo cực nguồn.
– Bảo vệ đảo cực ngõ ra.
– Bảo vệ ngắn mạch ngõ ra.
Các tính năng này giúp giảm rủi ro hư hỏng cảm biến trong quá trình đấu nối và bảo trì.
Danh sách model Sensor Panasonic EX-M160 Series
Để giúp kỹ sư, bộ phận bảo trì và thu mua dễ dàng tìm kiếm, đối chiếu mã hàng khi thay thế các model cảm biến quang điện Panasonic PM2, dưới đây là danh sách các model chính của EX-M160 Series.
Nhóm đầu nối Connector Type
| Kiểu đầu dò | Khoảng cách & điểm hội tụ | Model NPN | Model PNP |
|---|---|---|---|
| Top Sensing | 2.5–8 mm – điểm hội tụ 5 mm | EX-M161H |
EX-M161H-P |
| Top Sensing | 2–5 mm – điểm hội tụ 3 mm | EX-M162H |
EX-M162H-P |
| Top Sensing | 6–16 mm – điểm hội tụ 10 mm | EX-M163H |
EX-M163H-P |
| Front Sensing | 2.5–8 mm – điểm hội tụ 5 mm | EX-M161F |
EX-M161F-P |
| Front Sensing | 2–5 mm – điểm hội tụ 3 mm | EX-M162F |
EX-M162F-P |
| Front Sensing | 6–16 mm – điểm hội tụ 10 mm | EX-M163F |
EX-M163F-P |
| L-Type | 2.5–8 mm – điểm hội tụ 5 mm | EX-M161L |
EX-M161L-P |
| L-Type | 2–5 mm – điểm hội tụ 3 mm | EX-M162L |
EX-M162L-P |
| L-Type | 6–16 mm – điểm hội tụ 10 mm | EX-M163L |
EX-M163L-P |
Nhóm tích hợp sẵn cáp Cable Type – C1
Nếu hệ thống đang sử dụng cảm biến dạng cáp liền, Sensor EX-M160 cũng có các model với hậu tố -C1:
| Kiểu đầu dò | Dòng điểm hội tụ 5 mm | Dòng điểm hội tụ 3 mm | Dòng điểm hội tụ 10 mm |
|---|---|---|---|
| Top Sensing | EX-M161H-C1 / EX-M161H-P-C1 |
EX-M162H-C1 / EX-M162H-P-C1 |
EX-M163H-C1 / EX-M163H-P-C1 |
| Front Sensing | EX-M161F-C1 / EX-M161F-P-C1 |
EX-M162F-C1 / EX-M162F-P-C1 |
EX-M163F-C1 / EX-M163F-P-C1 |
| L-Type | EX-M161L-C1 / EX-M161L-P-C1 |
EX-M162L-C1 / EX-M162L-P-C1 |
EX-M163L-C1 / EX-M163L-P-C1 |
Với Connector Type, cáp kết nối được bán riêng. Panasonic cung cấp các lựa chọn như CN-14B-C1 dài 1 m và CN-14B-C3 dài 3 m; đầu nối CN-14B cũng được cung cấp riêng.
Thông số kỹ thuật nổi bật của Sensor Panasonic EX-M160
| Thông số | EX-M160 Series |
|---|---|
| Loại cảm biến | Convergent Reflective Photoelectric Sensor |
| Nguồn cấp | 5–24 V DC ±10% |
| Ngõ ra | NPN hoặc PNP |
| Số ngõ ra | 2 |
| Output 1 | Light-ON |
| Output 2 | Dark-ON |
| Dòng ngõ ra tối đa | 50 mA |
| Thời gian đáp ứng | ≤ 0.8 ms |
| Điểm hội tụ | 3 / 5 / 10 mm tùy model |
| Khoảng cách sensing | 2–5 / 2.5–8 / 6–16 mm |
| Độ lặp lại | ≤ 0.08 mm |
| Phần tử phát | Infrared LED, bước sóng đỉnh 850 nm |
| Nhiệt độ hoạt động | -10 đến +55°C |
| Độ ẩm | 35–85% RH |
| Bảo vệ | Đảo cực nguồn, đảo cực ngõ ra, ngắn mạch ngõ ra |
| Chuẩn/chứng nhận | CE, RoHS, UL/c-UL |
Ứng dụng của cảm biến quang điện phản xạ hội tụ Panasonic EX-M160
Nhờ khả năng sensing hội tụ và hạn chế ảnh hưởng của background, Panasonic EX-M160 có thể sử dụng trong nhiều ứng dụng tự động hóa và kiểm tra sản phẩm, chẳng hạn:
– Phát hiện mép khay chip.
– Phát hiện PCB có/không.
– Phát hiện khay đựng ống nghiệm.
– Phát hiện vật liệu in trong máy gấp.
– Phát hiện chân tụ điện.
– Phát hiện các chi tiết nhỏ trong máy tự động.
– Kiểm tra sự hiện diện của linh kiện trên dây chuyền.
Kết luận
Cảm biến quang điện phản xạ hội tụ Panasonic EX-M160 Series là dòng cảm biến quang phản xạ hội tụ đáng chú ý cho các hệ thống tự động hóa cần cảm biến nhỏ gọn, điểm sensing rõ ràng và ít bị ảnh hưởng bởi background.
Đặc biệt, với thiết kế PM2 compatible, hỗ trợ 5–24 V DC, NPN/PNP, Top/Front/L-Type, cùng nhiều lựa chọn Connector và Cable -C1, EX-M160 mang đến nhiều cấu hình để kỹ sư lựa chọn khi nâng cấp hoặc thay thế cảm biến quang trong máy.
Đối với các hệ thống đang sử dụng Panasonic PM2-LF10B, PM2-LH10, PM2-LL10, PM2-LF10-C1, nên kiểm tra model hiện tại cùng vị trí lắp đặt, khoảng cách sensing và kiểu ngõ ra trước khi lựa chọn model EX-M160.
